强化地板投诉案例解析(三)

强化地板投诉案例解析(三)

---为什么有些模压一体复合地板会出现板边破损现象?

中国林产工业协会专家委员

吉林省林业科学研究院  副院长 (研究员)  王  军

吉林省林产品质量监督检验站 站长

为了提高强化地板的装饰效果,加快产品的更新换代,人们在原有的强化地板的基础上,开发出了模压一体导棱的强化地板,地板具有较强的立体感。产品既有强化地板的耐磨性，又有类似实木地板的装饰效果，也被称为仿真实木复合地板。产品问世后深受欢迎。经过一年多的使用，模压导棱破损的投诉呈明显的上升趋势。如不引起行业的重视，会影响到该类产品的健康发展。

地板投诉的现象

地板板边出现破损现象有单边局部破损、双边出现破损和边角脱落，在房间内呈现不规则分布。详见下图：

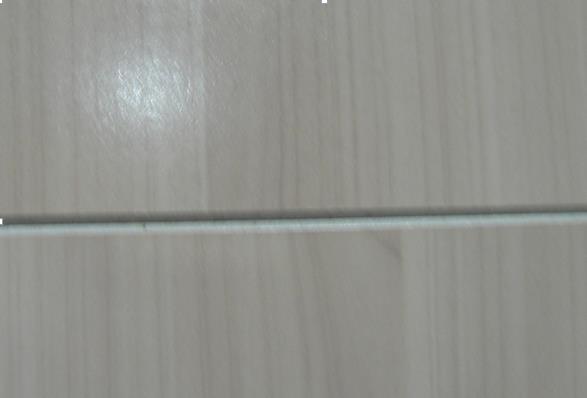

图1单边局部破损现象

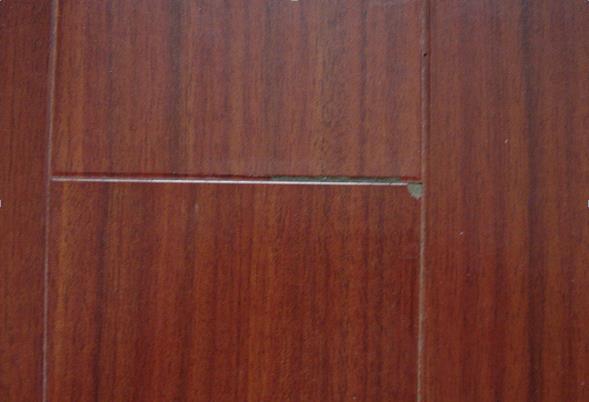

图2双边出现破损

据消费者反应,地板安装初期,地板的导棱非常清楚,地板的立体感较强,在使用一段时间后,地板的导棱变的不明显(图2),然后逐渐出现边部破损现象,严重情况整条地板的边缘脱落。

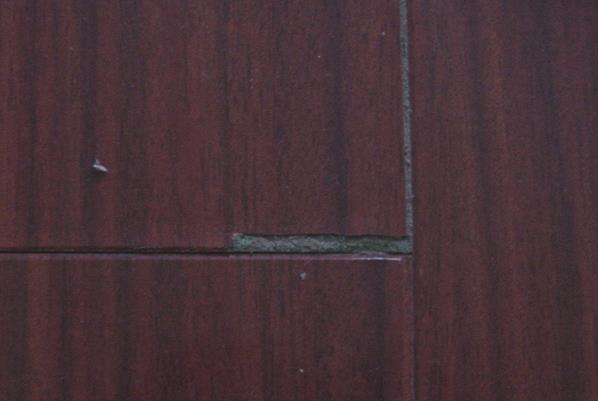

图3地板导棱折断并产生破损

产生上述问题的原因如下：

1生产工艺因素

目前，模压一体导角的强化地板主要有两种生产工艺，一种是先将基材（MDF或HDF）加工成单条地板的柸料，然后在进行导角，最后在地板的柸料表面放上装饰层和耐磨层，进行一次模压成型，这种工艺的优点是地板的导棱处在模压成型过程中没有受到破坏，产品质量比较可靠。缺点是生产效率低,生产成本高。另一种工艺是将大张的基材（MDF或HDF）与装饰层和耐磨层一次模压成型，这种工艺的优点是一次可生产多片地板，生产效率高。在这种工艺中,个别企业由于压机吨位的限制,选用MDF为基材,地板的导棱是压机的高压在基材上压出的，如果选用基材的质量不好,导棱处的基材不同程度被压溃，在使用过程中，地板受潮后导棱处产生回弹，严重时导棱处会产生破损。

2导棱角度的影响

导棱角度越大，采用后一种工艺压溃的机会增加，在模压过程中,随着导角角度的增加（见图5）,表面纸的折断机会加大,当地板受潮后, 导棱处反弹,造成导棱处的面层断裂和破损(见图3)。如果采用较小的导棱角度，导棱平滑过渡（见图4），基材压溃的机会减少，表面纸不易折断，再选用较好的基材，可以减少或避免问题的出现。

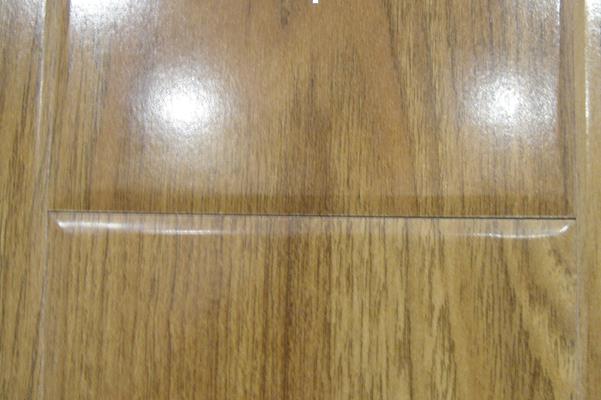

图4导棱角度小,导棱平缓。

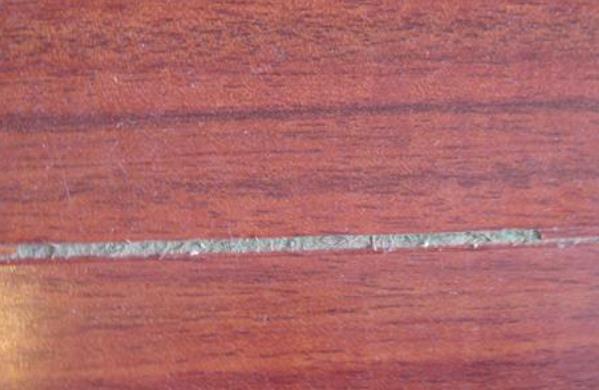

图5导棱角度大,导棱不平缓。

3基材质量的影响

在我们受理的投诉中，基材的质量是一个非常重要的因素，个别企业为了占领市场，采取低质低价，选用不合格的基材。基材的内结合强度和吸水厚度膨胀率超过标准要求，在地板的模压过程中，导棱处更容易被压溃，受潮后导棱处的反弹更大，所以，此类地板的投诉率最高。

4使用环境及安装质量的影响

环境湿度和安装质量是地板变形大小的外部条件。首先应该选用正确的安装方法，做好地面的防潮处理，保证地面的水分不会浸害地板；地板在使用过程中应科学的保养，保证室内湿度在正常范围内，不要用带水的拖布擦地板。
