（中国环保家居网链 讯）：近几年来，随着人们的生活质量的逐渐提高，地采暖用木质地板已被国内广大消费者所青睐。但是怎样的木质地板，才更适用于地采暖呢？这是我们地板生产企业和广大消费者所关注的问题。近年来，各种媒体的评论颇多，我们提议大家共同探讨。
以下简单介绍我们所了解到国际上的地采暖地板使用情况。我公司外贸出口实木复合地板已有十多个年头，产品销售二十多个国家。
首先在欧洲生活质量较高的英国、法国、意大利等国家，他们的精装房地板选用以三层为主，多层为辅的实木复合地板。而这其中，选用地采暖地板的比例约为70%左右，选择的地板的总厚度10~14~15mm，表面层厚为3~4mm。
其次是亚洲的日本、韩国由于冬季较冷，所以90%以上采用地采暖多层实木地板，其选用的总厚度为9~10~12mm，表面层一般为3~4mm。
再次是北美的美国、加拿大则采用多层为主，三层为辅的实木复合地板，厚度为12~15mm，表面层为2~3~4mm的。国际上发达国家地采暖的总趋向是以实木复合为主体，是很少用纯实木地板或强化木地板的。
根据国际上发达国家流行的地采暖实木复合地板的特点，我们进行了分析并归纳以下几点供大家探讨：
1、地采暖实木复合地板的稳定性好：木材受环境湿度的变化引起膨胀收缩是其天然属性，但如果经干燥、养生处理后，经纵、横交叉组坯、胶压而成的产品，其尺寸稳定性较好，不容易膨胀、收缩、不易变形。而受到欧洲、美国、日本等发达国家的重用。
2、节省优质资源：实木复合地板表面层选用橡木、胡桃木、柚木中高档树种，客户对精装房质量要求高的，其面层厚度会选用3~4mm，设计使用可达百年大计。而选用桉木、松木、意杨等为芯板用材，这些树种生长快，价格也便宜。发达国家特别注重木材的综合利用，以节省珍稀优质木材。如我们将18mm厚的纯实木地板坯切成3mm的薄片，可提高四倍的利用率。我国大径积硬阔叶材资源贫乏，近十多年来，优质硬阔叶材主要依赖国外进口。所以节约资源刻不容缓。国际上很多国家已采取多种措施来保护优质树种。另外，我们国内很多精装房选用0.6mm厚的面层，我们建议面层厚度最好不低于2mm，以保障产品满足合理使用年限等要求。
3、脚感舒适度：表层选用优质硬阔叶材，木材密度、强度较高，有利于抗磨、抗压、抗冲击，而基板选用中、低密度的木材，我们在地板上走动，脚感比较舒适。
4、地采暖地板不宜过厚：木材的热传导性能是其天然属性，木材触感柔和，触摸时通常不会让人产生冰冷、发烫的感觉，这正是国内外消费者喜欢使用木制品的原因之一。根据木材热传导的特性，国际上流行采用9~15mm的厚度。如用过厚的地板且不配套相应的导热措施，会影响导暖，并加重用电、用气成本；东北、华北地区采用集中供暖，按季收费，对消费者没有太大影响。而在华东等地区，都是每户独立用气、用电供暖，不仅会增加用电、用气造成能源浪费，消费者多花钱，还会浪费木材资源。
5、如何进一步减少能耗，快速供暖
我公司针对地采暖地板申请了导暖槽和导暖孔的二项专利（附图二），以降低能耗。供意大利、韩国等客户的地采暖地板，在10mm厚的地板背面开导暖槽，针对14~15mm的地板，背面开导暖孔，以达到快速升温的效果。我公司地采暖地板体验室做的实验，房间6*8=48㎡，选用柚木地采暖实木复合地板，其规格为910*125*10/4mm，地板背面以30间距，3mm宽，5mm深开导暖槽，用韩国电热膜导暖（图一）。上午8点，室内温度为6°，设定地采暖温控器为20°，大约45分钟后，地板表层温度升到26~28°，房间温度就已达到18°左右，已感觉温度如春的效果。
6、选择环保胶黏剂

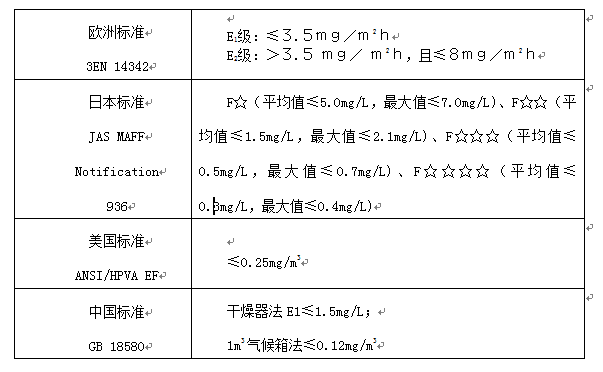

1、欧洲、美国、日本、中国实木复合地板甲醛释放量标准
2、用优质的胶黏剂是制作实木复合地板的关键，既要其胶合强度好，又要确保环保达标。如进口的太尔胶和卡斯科，日本的国民淀粉胶，这些胶价格约高出国内的四分之三，但胶合粘度和甲醛释放量是有保证的。我公司外贸出口十多年，从未有环保不达标的而投诉。国内的胶黏剂生产厂家如有一定的规模，并抱着对客户负责任的态度，胶黏剂达到E1和E0级，并且达到国家标准，满足消费者要求，应该是没问题的。
3、在地采暖实木复合地板中，三层实木结构仅滚涂二层胶，应属用胶量最少的一种。所以是欧洲消费者最青睐的一种。
4、地采暖房间温度控制在18°左右为最佳。由于冬季室外寒冷，所以，室内、外温度不能相差太大，否则容易引起感冒等不适。温度过高，也容易引起残留在实木复合地板中的甲醛挥发。
5、室内装修完成后，建议客户应将所有窗户二侧开启3cm左右。房门全部打开，消除室内涂料、油漆等各种不利于人体健康的气体。三个月至六个月搬进新居。
（以上为江苏南洋木业研发部建议及意见，希望大家参与研讨）
凡本网注明来源：中国环保家居网链的所有文字、图片和音视频稿件，版权均为本站独家所有，任何媒体、网站或个人在转载使用前必须经本网站同意并注明"来源:中国环保家居网链(www.smile2012.com)"方可进行转载使用，违反者本网将依法追究其法律责任。
